厚浆型无溶剂液态环氧树脂涂料

无溶剂环氧液态防腐漆是一种高固体，常温固化(硬化)的无溶剂的环氧防腐涂料。具有耐油、耐化学药品、耐磨、耐冲击、易清洁等优点，与基材附着力强，施工方便，根据用户的需要可制成不同厚度的涂料。当环境温度为5-10度时，应视涂层表干速度，如表干时间超过2小时，可采用提高工件温度，降低空气湿度及加强空气流通的办法解决。在狭窄的空气不流通处施工，应提供强力通风。

简介


该产品是一种高固体，常温固化（硬化）的无溶剂的环氧防腐涂料。具有耐油、耐化学药品、耐磨、耐冲击、易清洁等优点，与基材附着力强，施工方便，根据用户的需要可制成不同厚度的涂料。
组成特性
1）高固体份：一次可达到较为理想的厚度。

2）固化后性能优异：固化周期短，成膜硬度高，无溶剂：采用 反应型活性环氧树脂。无游离胺残留。

3）耐蚀性好：具有良好耐酸水性、耐油性、耐酸碱性、耐盐雾腐蚀等化学特性，同时具有优良的耐磨、耐冲压性、耐洗刷性等物理特性。干燥迅速：经施工涂装后，能很快干燥成膜。

4）装饰性较好：即具有优异的防腐性能， 同时也具有较好的装饰性。

5）施工、维修方便：在使用中不易产生裂纹且易清洗、易维修保养.可满足现代工业对地坪的需要。是现代工业较理想的长效防腐涂料。

应用领域

该漆是一种高性能的防腐涂料，该产品有良好的耐化学药品性、耐水性、耐磨性好。适用于船舶、港口、铁路桥梁、石油、化工冶炼、钢铁设施、管道、混凝土表面，使其免受大汽、海水、酸、碱、油、盐、化工气体等腐蚀介质的侵蚀。

技术数据

项 目 指 标 项 目 指 标

漆膜外观及颜色 漆膜平整 遮盖力克/平方 ＜220

粘度（涂—4粘度计）秒 熟化后＞60 抗冲击公斤/厘米 50

干燥时间：表干（h） ＜2 附着力（划圈法）级 1

实干（h） 24 柔韧性（mm） 1

耐3 %盐水 72h无变化 耐酸、碱、油、盐 72h无变化

理论用量g/m2 220-350/m2

施工贮存

1）：该漆使用前充分搅拌均匀，把被涂物处理干净，严防油污、水份、灰尘及其他污物存在（建议喷沙除锈

至Sa2.5级或手工除锈至St3级），以保证涂刷质量。施工开桶时。

2）：涂料配比为：

各 色 漆：甲组分（基料）25公斤：乙组分（固化剂） 5公斤。（或按厂家提供的数量配比）

银色面漆：甲组分（基料）15公斤：乙组分（固化剂） 3公斤。（或按厂家提供的数量配比）

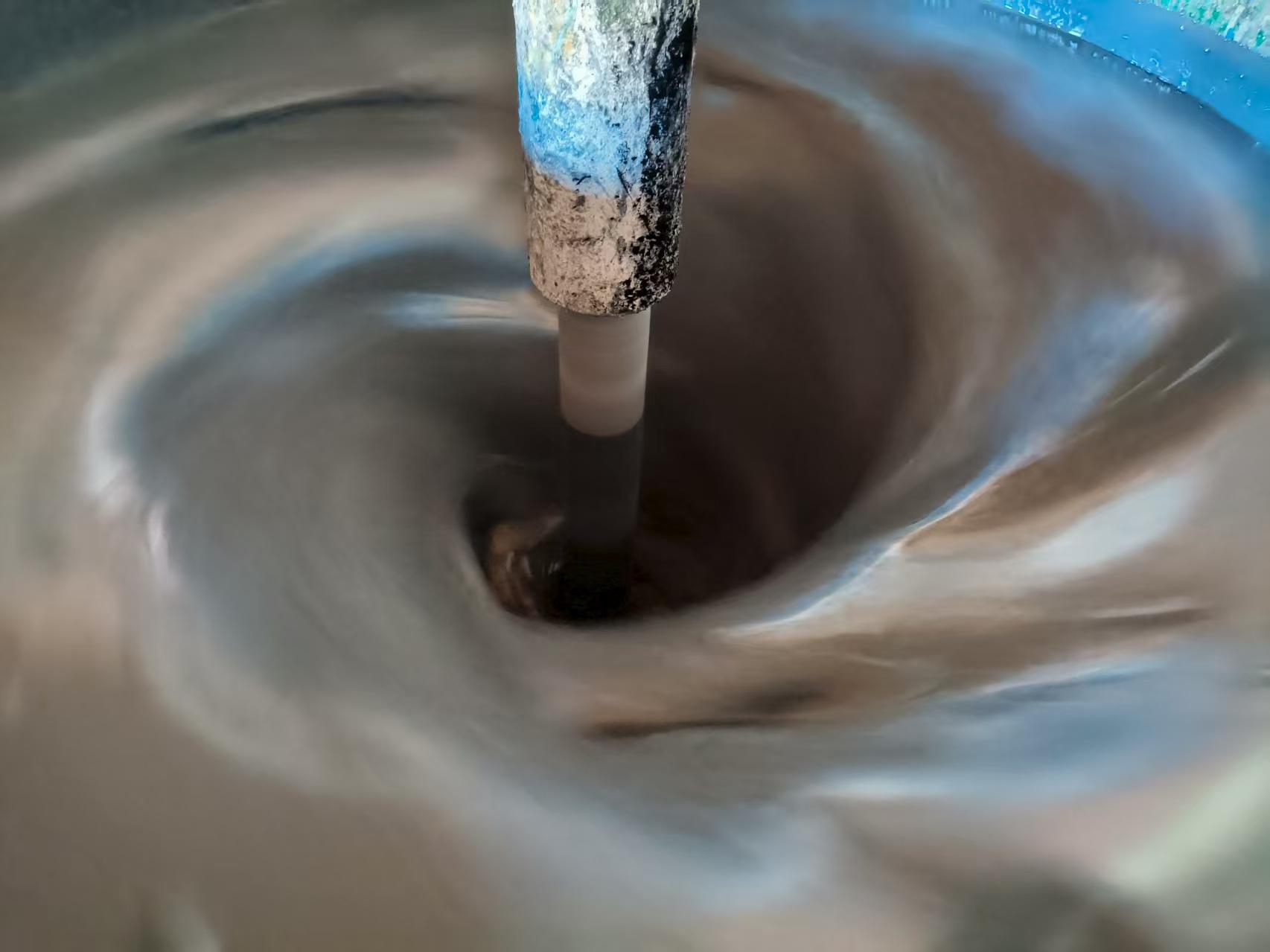

3）：施工配比方法为：将甲组分大口打开，将乙组分加入甲组分内，充分搅拌均匀。熟化（静止）30分钟，即可进行涂装。

4）：涂装环境温度一般为5度--40度，空气相对湿度不超过85%，工件表面温度至少应高于露点温度3度以上，寒冷和潮湿的环境会使涂层干燥速度减慢。当环境温度为5-10度时，应视涂层表干速度，如表干时间超过2小时，可采用提高工件温度，降低空气湿度及加强空气流通的办法解决。在狭窄的空气不流通处施工，应提供强力通风。

4）：此材料要求随配随用，配比后的涂料须在六小时之内用完。未配完的材料要密封保存。

5）：阴雨天或相对湿度大于75%时应停止施工。 对于腐蚀介质严重的部位,建议多道涂刷。

6）：产品应存放在阴凉干燥处,防止日光直接照射,隔绝火源,远离热源。贮存期为十二个月。
