单组份聚脲防腐面漆

单组份聚脲以端异氰酸酯与封闭氨基类物质组成，与空气中的湿气接触后固化，形成一种单组分聚脲材料。适用于水利、水库、沟渠、上人屋面、水上乐园、钢结构屋面、彩钢板、桥梁、游泳、池、蒸发池、中和池、污水处理池、水电大坝、溢洪道以及地坪等防水耐磨工程中。

二、主要性能特点
1.使用寿命长，综合成本低，性价比高。
2.整体成膜性好，一次成膜厚度可达约0.5mm，无接缝。

3.强度高，具有优异的防水性和耐磨性。
4.耐候、耐油污及一定的耐酸碱盐性，可直接在室外应用。

5.该材料对水泥砂浆、石材、钢板、彩钢板、陶瓷、铝合金、聚氨酯泡沫等有较好的粘附力。

三、技术指标


序号

项目

技术指标


1

颜色

灰色（可调）


2

固含量/%

≥80


3

比重/ g/cm3

1.1±0.1


4

粘度/cps

2000～10000


5

拉伸强度/Mpa ,GB/T 528

≥9


6

断裂伸长率/% ,GB/T 528

≥200-300


7

低温弯折性/℃ ，GB/T  16777-2008

-40℃无裂纹


8

不透水性/0.3Mpa 30min，GB/T 16777-1997

不透水


9

  表干时间/h

≤6


10

实干时间/h/mm

≤24


11

人工气候老化 ，

GB/T16777-2008

拉伸强度保持率/%

80～150


断裂伸长率/%

≥300


低温弯折性/℃

≤-35


12

耐、酸、碱、盐，GB/T19250

良好


13

固化后使用温度/℃

- 40～+90

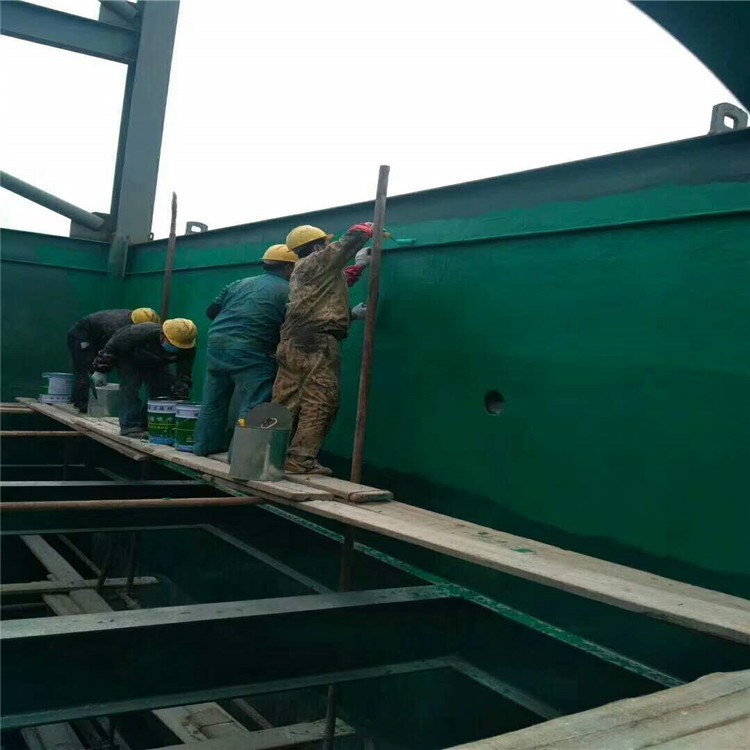

四、施工工艺

1.基层要求：水泥砂浆基面要求基层必须干燥、坚实、平整、无起砂、无空鼓。钢材基面要求除锈，用zhuan用清洗剂清洗表面。

2.一般情况下，建议使用底涂剂，为了提高该材料对基材的粘结力，不同基  材选用不同的底涂剂。基层表面含水率低于9％的混凝土，可不用底涂剂；  对含水率大于10％的混凝土，必须使用底涂剂。

3.材料用量：一般每平方米需1.5～2.0kg,厚度1.2～1.5mm，分3～5遍涂刮，每次刮涂约0.3-0.5毫米，涂刮时要均匀一致，上下涂刮方向要横竖交

2.施工时，严禁物料与水接触。涂膜固化前不得雨淋，禁止上人行走或进行  其它作业。
3.如需要稀释请用zhuan用稀释剂，否则可能会造成凝胶或不固化现象。  叉进行。每次间隔时间由施工环 境温度和涂膜固化程度而定，一般在24小时内，以手感不粘为宜，进行下一遍刮涂施工。间隔时间不宜太长。

4.施工方法：刮板刮涂，硬质刷子刷涂及无气喷涂。可以加入少量约5%纯二甲苯稀释，也可以采用滚涂或者机器喷涂施工。

 单组份聚脲防腐面漆
